Диод силовой Д132

Диоды силовые выпрямительные серии Д132 – штыревые диоды общего назначения. Предназначены для преобразования постоянного и переменного тока до 80А (в зависимости от серии) частотой до 500 Гц в цепях с напряжением 100 В – 1600 В.

Полярность диода определяется по значку на корпусе. При прямой полярности основание диода является анодом, жесткий вывод - катодом. При обратной полярности – наоборот, при этом в маркировке указывается буква «Х» - икс.

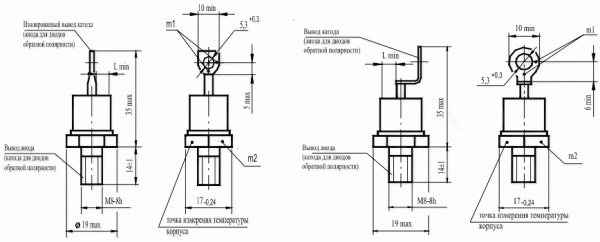

Тип корпуса диодов серии Д132 – SD3: резьба М8, масса – 27 г. «SD» означает «stud diode» - штыревой диод.

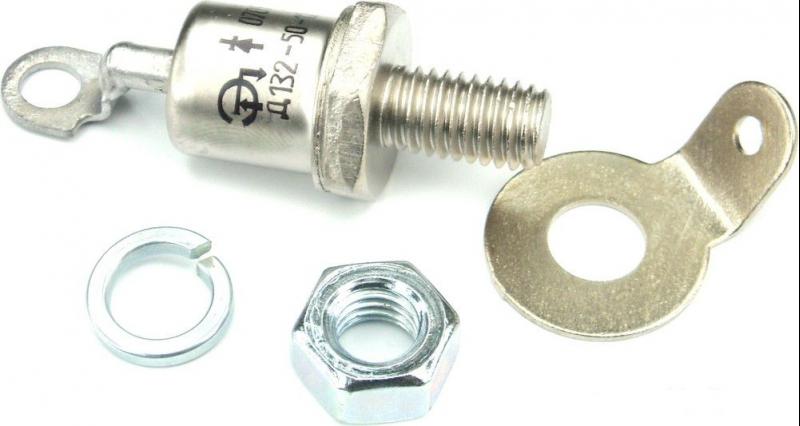

Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент M_d. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Применяются силовые диоды Д132 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта.

Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.

Подробные характеристики, расшифровка маркировки, размеры, применяемые охладители, рекомендации по монтажу и эксплуатации указаны ниже. Гарантия работы поставляемых нашей компанией диодов составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Окончательная цена на диоды серии Д132 зависит от класса, количества, сроков поставки и формы оплаты.
