диод Д112-10-10

Диоды предназначены для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Полярность (цоколевка) диодов определяется по значку на корпусе.
Применяются силовые диоды Д112-10 в качестве выпрямительных и размагничивающих диодов, в низковольтных выпрямителях сварочного и другого оборудования, для предотвращения пагубного воздействия коммутационных перенапряжений, в неуправляемых или полу управляемых выпрямительных мостах, в электрогенераторах промышленного или транспортного типа.

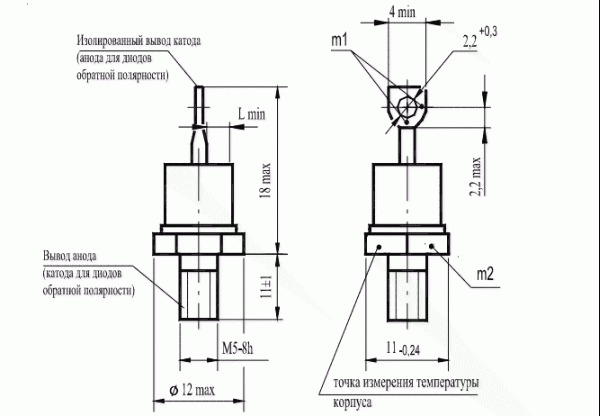

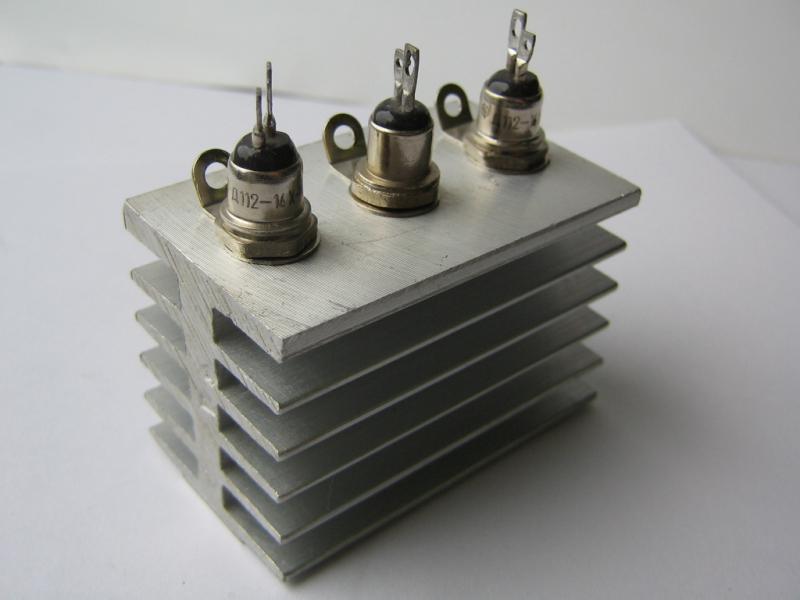

Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Для обеспечения надежного теплового и электрического контакта диода с охладителем, при сборке необходимо соблюдать закручивающий момент M_d. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8. Подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже.

Гарантия работы на поставляемые диоды составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
Окончательная стоимость диодов Д112-10 зависит от класса, количества, сроков поставки и формы оплаты.

Диод силовой Д112-10-10

Повторяющееся импульсное обратное напряжение	U_RRM	100-1600 В
Максимально допустимый средний прямой ток (Температура корпуса)	I_F(AV)/(T_C)	10 А (150°C)
Максимально допустимый действующий прямой ток в открытом состоянии	I_FRMS	15 А
Ударный прямой ток в открытом состоянии	I_FSM	0.25 кА
Максимально допустимая температура перехода	T_jmax	190 ºC
Импульсное прямое напряжение в открытом состоянии / импульсный прямой ток в открытом состоянии	U_FM/I_FM	1.35/31 В/А
Пороговое напряжение диода в открытом состоянии	U_T(TO)	0.94 В
Динамическое сопротивление в открытом состоянии	r_T	19.600 мОм
Повторяющийся импульсный обратный ток в закрытом состоянии	I_RRM	3 мА
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося импульсного прямого тока в открытом состоянии диода за время протекания	i²·t	0.31 кА²·c
Тепловое сопротивление переход - корпус	R_th(j-c)	2.70 ºC/Вт
Усилие зажатия	M_d	0.9-1.1 Нм
Масса	W	0.006 кг

Д	Диод низкочастотный.
112	Конструктивное исполнение, серия.
10	Средний прямой ток I_F(AV).
X	X (икс) – обратная полярность; прямая полярность не указывается.
16	Класс по напряжению U_RRM / 100 (Номинальное напряжение - 1600 В).
УХЛ2	Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

Аналоги: Д112-10-4, Д112-10-6, Д112-10-8, Д112-10-10, Д112-10-12, Д112-10-14, Д112-10-16.
